Rund aluminium ekstruderet køleplade til led
Størrelse | Tilpasset | Behandle | Ekstrudering |
Materiale | AL6061 | Slutte | Sort anodiseret |
Model | / | Anvendelse | LED |

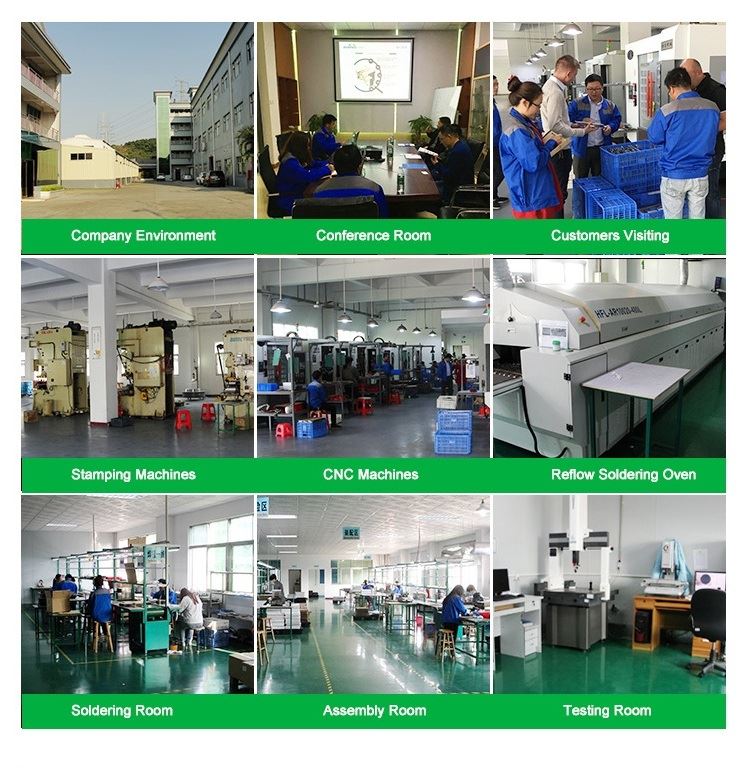

Udstyr & Kapacitet
Produktionsudstyr | Enhed |
160T-60T stemplingsmaskine | 13 |
Stempelmaskine med høj hastighed | 5 |
300T pressemaskine | 2 |
Skive fin maskine | 5 |
Auto shaper maskine | 3 |
Loddelinje | 2 |
Samlebånd | 3 |
CNC maskine | 20 |
Termisk modstandstestmaskine | 3 |
CMM (3D-måling) | 1 |
Projektionsmåling | 1 |
Utæt testmaskine | 1 |
Produkt | Kapacitet |
Køleplade | 1KK/M |
Skive fin køleplade | 60K/M |
Bonded fin heatsink | 10K/M |
Foldet finne køleplade | 50K/M |
Stablet finne køleplade | 20K/M |
Termisk modul | 2KK/M |
Dampkammer termisk modul | 100K/M |
Kobberrør kold plade | 5K/M |
Mikrofinner kold plade | 50K/M |
FSW kold plade | 1K/M |

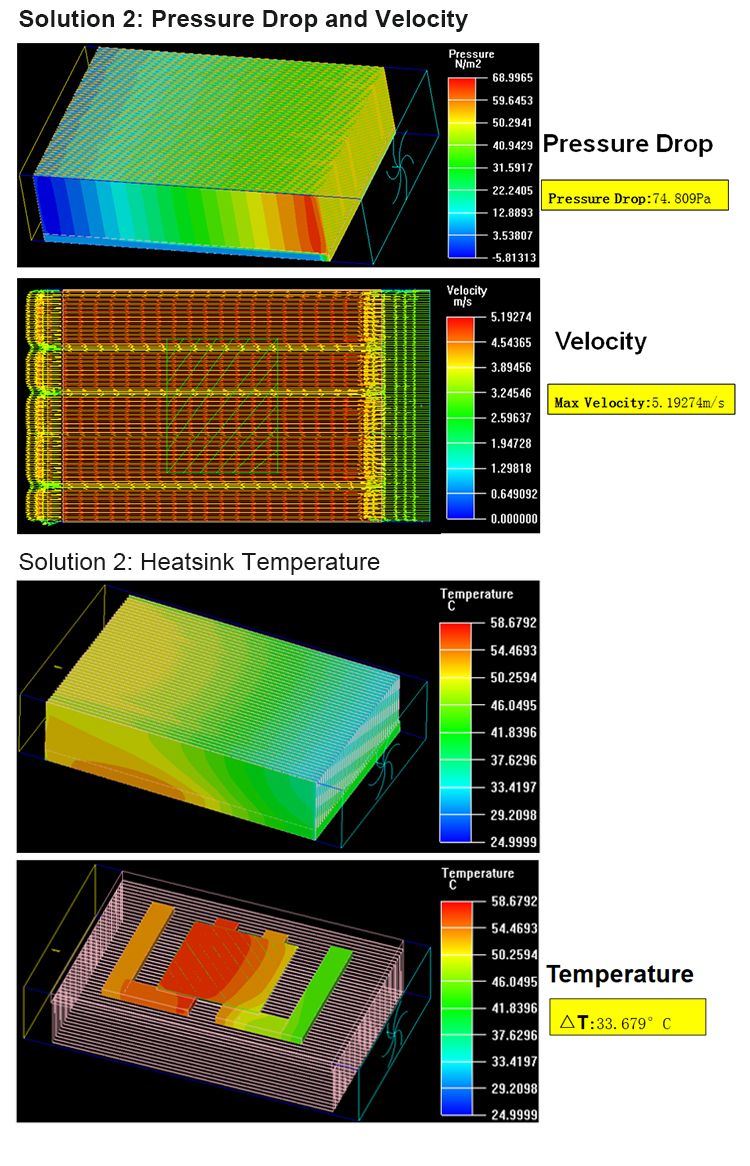

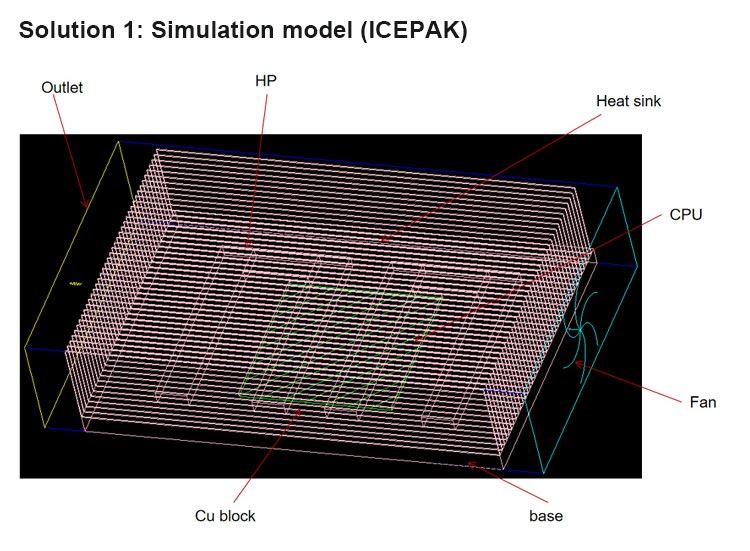

Termisk design
Design input
Kølemetode: tvungen konvektion
Ambient tem. Ta: 25 grader
CPU watt tab: 135W
CPU-dæmpning: 38mm*38mm
Max temperatur: 70 grader
Køleplade dæmper: 104*70*25,5 mm (L*B*H)
Ventilator: 10CFM
Løsning: Kølepladestruktur og proces
1. Struktur (AL base + AL lynlåsfinne + Cu-blok)
Base: 70*104*4,5 mm(AL6063-T5)
Fin: 25,5*104*0,25 mm*40 stk (AL-1100)
HP: D=6mm*2stk
Cu-blok: 38*18*1mm
2. Proces
Proces: lodning
Efterbehandling: Ni-belægning

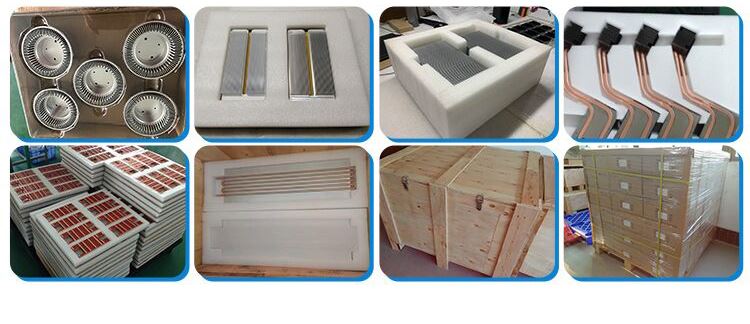

Pakning & forsendelse
Betaling:
1. Prøve og færre ordrer, 100% forudbetaling.
2. Masseproduktion, forudbetal 50% depositum, resten 50% før forsendelse.
Levering og forsendelse:
1. Produkter sendes via DHL, UPS, FedEx og EMS for prøverne eller små ordrer.
2. Vi kan tilbyde sø- eller luftfragtspeditør eller fragtagentur
3. Eventuelle importafgifter eller gebyrer er købers ansvar
