Princip for væskekøling: I en lukket væskecirkulationsanordning strømmes væsken af pumpen. Mens væsken strømmede på varmekilden, blev varmen taget af væsken. Til sidst føres væsken tilbage til pumpen og cirkulerer igen og igen.

På grund af høj køleydelse er den termiske ledningsevne 20 gange end luftkøling, kan løse hundreder eller tusinder af KW varmeproblemer. Vildt brugt i laser, militær, medicinsk, kraftelektronik, industrielt udstyr og så videre.

Flydende kølepladedesign sag

Design input

Nødvendig kølekapacitet pr. plade: 1,6kW

Fremløbs-/returvandstemperatur: 8/13 gr.C

Pladens overfladetemperatur: 20 gr.C

Maks. Overfladetemperatur: 40 gr.C

Omgivelsestemperatur: 24°C til 26°C

Maks. Størrelse på kold plade: 940 mm(L) x 145 mm(B)

Maksimal tykkelse af pladen: 15 mm

DN af kobberrør: 9,5 mm med 7,1 mm ID

Vandstrømningshastighed: 2,5 m/s (maks.)

Antal huller: 14 (M6 x 25 mm forsænkede skruer som vist nedenfor i rød og blå)

Varmekilde

Termisk simulering

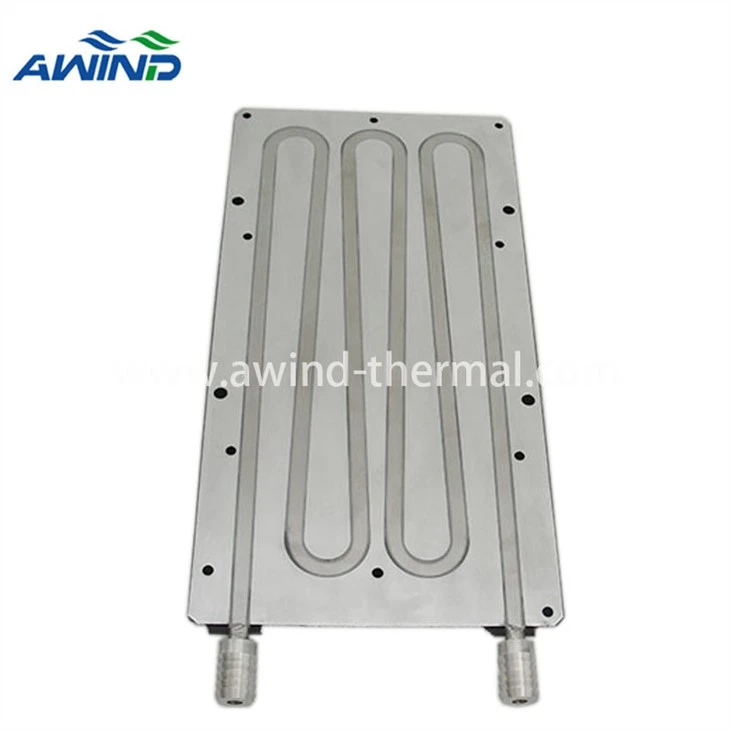

Løsning: flydende kold plade

Flydende kold plade base størrelse: 940*145*12,7 mm, materiale: AL6061

Kobberrørstørrelse: diameter 9,5 mm, tykkelse =1.27 mm, materiale: C1100

Simuleringsmodel (ICEPAK)

Trykfald: 1632Pa

Maks. hastighed: 1,97m/s

Køleplade temperatur

△T: 10,6044 grader

Konklusion

Type	Ta (grad)	Tb-max ( grad )	Delta T	Flyde	Modstand (grad /W)
AL ekstrudering	25.0	35.6044	10.6044	1.97m/s	0.0066

Ta: Omgivelsestemperatur

Med dette design kan simuleringsresultatet af løsning opfylde dine krav.

Tegning design

Epoxy binding

Epoxy egenskaber:

• Fremragende termisk ledningsevne

• Overlegen vedhæftning

• Lav viskositet giver hurtig selvnivellering

Behandle

Hovedpunkter

Opløsningstemperatur: 50 plus /5 grader Blødgør omkring 3 min

Flydende PH: 6~8

Løsningsdam

Udblød ca. 3 min

Propper for at forhindre, at kemisk opløsning kommer ind i røret

Påfør 70-3812 høj termisk epoxy, mål vægten: efter påføring - før påføring=0.2 plus /-1g

Påfør epoxy igen for at få et bedre vedhæftningsresultat, mål efter vægt: efter påføring - før påføring=1~3g fyld alle hulrum dannet efter stempling.

Automatisk dispenser til påføring af epoxy

Fyld alle hulrum dannet efter stempling

Fluesnit for bedre fladhed

Samlet overflade:<0.1mm for 100x100mm area

Varmekildens kontaktflade:<0.05mm for 100x100mm area

Ultralydsrensning igen til kosmetiske formål

IR-sensor til overvågning af svejsetemperatur.

Svejseeffekt: stik 1410 plus /- 10w

Rør: 1200 plus /- 10v

Placer sensor til svejsefugen

Sensor temperatur:

Stik: 200~650

Rør: 200~580

Tid for svejseobjektet at nå konstant temperatur: 2,5min

HF induktionssvejsemaskine

Kvalitetskontrol test

Vores væskekølede plader vil blive inspiceret før levering til kunder for at sikre kvaliteten af produkterne. Vi vil sikre kvaliteten af vores produkter gennem tæthedstest og tryktest.

Lækagetest 1:Højtryk N2 for at kontrollere mulig lækage
