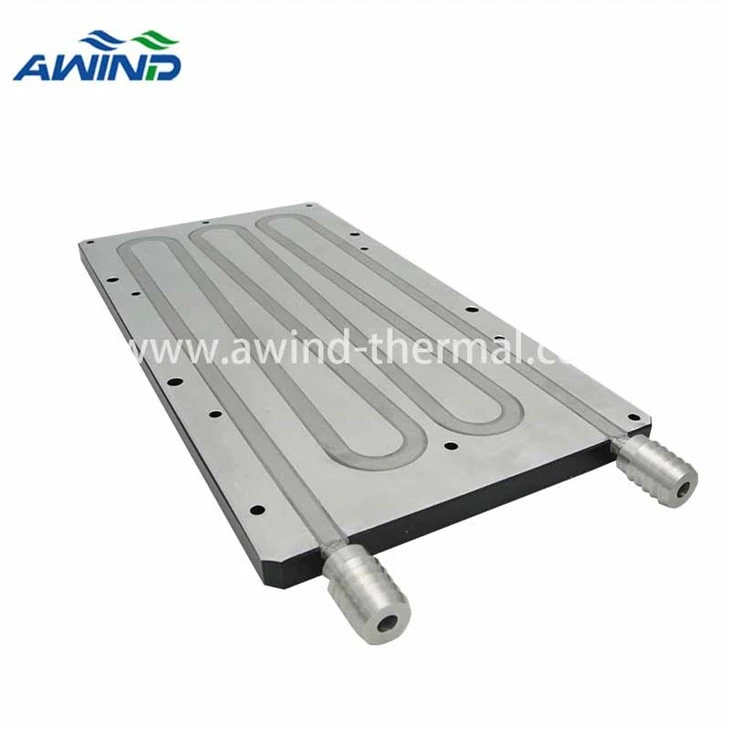

ODM Kobberrør Vand Kolde Plader Heatsink

(Produktbilledet er vores seneste køleplade, velkommen til at kontakte os for mere)

Hvordan man designer projektet afflydende køleplade

Forord

Vi vil fortælle dig, hvordan du designer projektet med vandkolde plader gennem tilpasningsproces, designparametre for vandkøleplade og termisk simuleringsdesign af vandkolde plader.

Kundens termiske designprocedure:

Design parameter

1. Omgivende temp. Ta (环境温度)[ grad ]:
2. Skabstemp. Tw (机箱温度)[ grad ]:
3. Skabsdimension(机箱尺寸):
4. Effektdissiperet P[W](发热量):
5. Antal varmekilde(热源数量):
6. Varmekildens position og dimension(热源位置和尺寸):
7. Placering af ind-/udløbsvand (bedre at levere system 3D-fil) (进出水口位置):
8. Accepter Max Temp på kold plade.(允许的最大温度):
9. Installationshulsdimension og placering af kold plade(孔位尺寸和大小):
10. Væskeflowhastighed: _____L/min
11. Væskekøleplade Maks. størrelse:
12. flydende type: er det vand eller ej?
13. Temperatur af indløbsvand (进水口温度):
14. Temperatur af udløbsvand (出水口温度):
15. Tillad Max. tryk af kold plade (允许最大压力):

Termisk simuleringsanalyse af ODM-tilpassede kobberrørsvandkøleplader

Design input

Kølemetode: 30% glycol og 70% vand;

Omgivende temp. Ta: 25 grader

CPU watt tab: 1250W

Max temperatur: 40 grader

Væskekøleplade dæmper: 415*675*15,88 mm

vandgennemstrømningshastighed: 14L/min

Løsning: Kølepladestruktur og proces

Struktur: AL Basisstørrelse: 415*675*15,88 mm Kobberrørstørrelse: Dimeter 9,5 mm

Simuleringsmodel (ICEPAK)

Løsning: Kølepladetemperatur

Konklusion: Med dette design opfylder simuleringsresultatet af løsningen specifikationerne.
